LVswitch Network management system - Система управления сетью

Состав системы

OMC (Центр эксплуатации и обслуживания) может использоваться как центр мониторинга оборудования и центр управления данными. Чтобы уменьшить сложность операций, система OMC может использовать веб-клиент для входа в систему для централизованного управления, удаленного управления и обновления элементов сети доступа. Множественными сетевыми элементами можно управлять с помощью клиента OMC, что удобно для администратора при управлении и обслуживании сетевых элементов доступа.

Система управления сетью OMC включает в себя пользовательский интерфейс, сервер, базу данных и сетевые элементы. Взаимосвязь каждой части показана на рисунке:

Пользовательский интерфейс

Пользовательский интерфейс можно назвать клиентом администратора, и в основном он не поддерживает динамические данные управления сетью. Эти данные извлекаются из базы данных, когда пользователь использует программное обеспечение.

Сервер

Сервер отправляет инструкции соответствующему сетевому элементу, получает различные уведомления, отправленные сетевым элементом, и сохраняет все данные управления сетью, такие как управление системой, управление аварийными сигналами и т. д., в базе данных.

База данных

База данных в основном выполняет информационный запрос модулей интерфейса и функций управления, а также хранит и обрабатывает информацию. Например, журнал сигналов тревоги, конфигурация системы и т. д.

Сетевой элемент

Сетевой элемент является целью управления, получает команды, отправленные сервером, и отправляет уведомления, отражающие ежедневное поведение цели, на соответствующий сервер.

Особенности системы

Сильные управленческие способности

Максимальное количество сетевых элементов контролируется лицензией. Различные масштабы сети можно разделить на методы управления, и можно настроить несколько подсистем управления элементами сети.

Различные формы управления

Подсистема управления сетевым элементом может обеспечивать удаленное управление сетью в различных сетевых формах, таких как управление первичной и вторичной сетью, и может использовать другое передающее оборудование для управления оборудованием, расположенным в разбросанных областях, что облегчает реализацию системы управления несколькими сетями.

Гибкость

Распределенная система управления может использоваться для гибкого управления удаленным оборудованием. Сервер и базу данных можно установить на один и тот же сервер, можно подключить несколько компьютеров терминалов управления, а администраторов можно назначить в соответствии с масштабом управления и полномочиями.

Механизм безопасного управления

Система управления сетью OMC использует безопасный механизм управления для управления подсистемой управления сетевым элементом через клиента, удаленной выдачи инструкций по эксплуатации сетевому элементу и установки операционных полномочий пользователя и области управления на клиенте управления в соответствии с реальной ситуацией.

Удобный план обновления

Программное обеспечение системы управления сетью OMC можно изменить путем обновления и удаления исправлений, что облегчает обслуживание и обновление системы, не влияет на нормальную работу и обеспечивает надежность системы.

Схема структуры системы OMC:

Характеристики структуры системы:

Он принимает зрелую и широко используемую структуру B/S, принимает многопроцессную, модульную структуру системы и объектно-ориентированный дизайн, а также поддерживает управление распределенной системой.

Он использует централизованную технологию пересылки сообщений и поддерживает системное информационное взаимодействие различных бизнес-функций через единый центр управления информацией.

Предоставьте программы управления компонентами для каждого устройства и каждой функции, и вы также можете выбрать соответствующие компоненты в соответствии с различными потребностями. Он имеет хорошую расширяемость, благодаря управлению компонентами оборудования, удобно поддерживать новые типы оборудования и функции.

Схема сети

Схему развертывания OMC можно разделить на две формы: централизованное развертывание и распределенное развертывание.

Централизованное развертывание

OMC рекомендует метод централизованного управления, который способствует централизованному распределению разрешений и управлению ими, а также централизованному хранению и управлению данными.

Особенности: Он может управлять оборудованием доступа в общедоступной сети и оборудованием доступа в частной сети при соединении NAT. Специализированный клиент OMC можно гибко разместить в удобном для управления месте, и к нему можно получить удаленный доступ через веб-страницу с помощью персонального ПК.

Система управления сетью состоит из сервера и клиента, а набор серверов управляет всем оборудованием IPPBX/SIPGW.

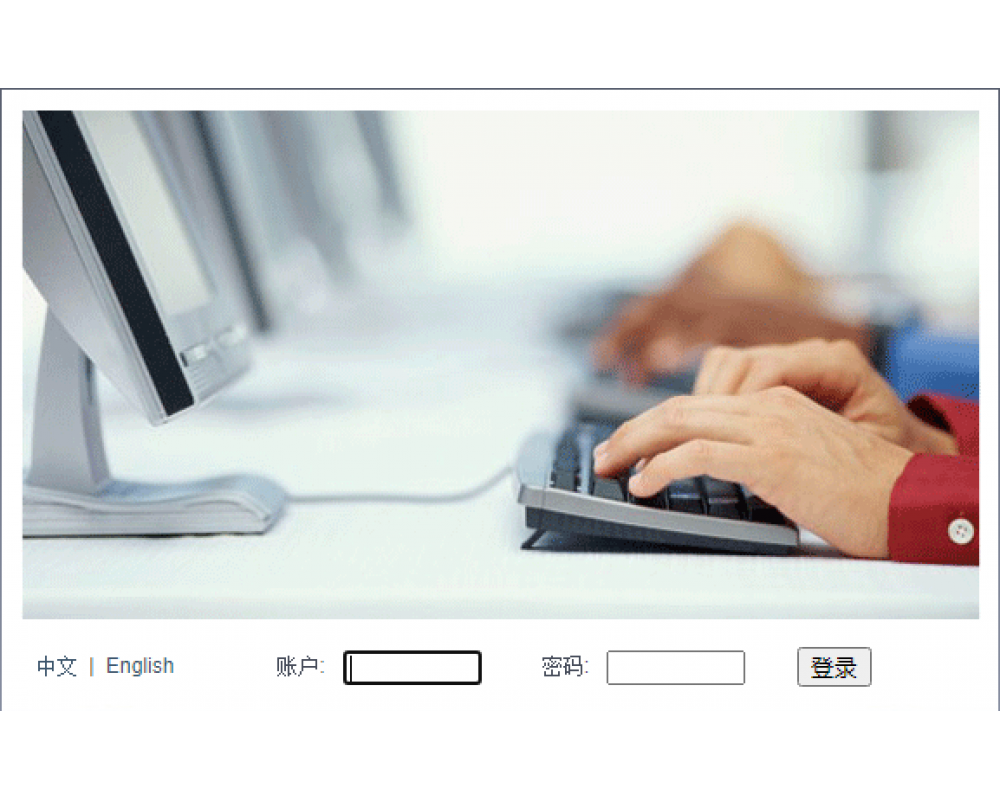

Клиент может управлять OMC с помощью браузера IE, поставляемого с Windows, без необходимости установки клиентского программного обеспечения, которое удобно и просто, быстро развертывается и предоставляет графический пользовательский интерфейс, который оператору легко понять и использовать.

Схема централизованного развертывания системы управления сетью:

Система управления сетью централизованно управляет всеми устройствами, распределенными в управляемой сети. В режиме централизованного управления система управления сетью состоит из сервера и клиента. Во всей управляемой сети всего один сервер (OMC сервер), а наборов клиентов (менеджеров) может быть несколько, причем клиент может быть гибко размещен для удобства. Местом обслуживания можно управлять, а также получить к нему удаленный доступ через Интернет с персонального ПК.

Распределенное развертывание

Каждая независимая локальная сеть развертывает набор систем OMC, который отвечает только за управление оборудованием локальной сети. Этот метод развертывания подходит для случаев, когда сеть имеет большой масштаб и требуется локальное оборудование для управления и мониторинга.

Схема распределенного развертывания системы управления сетью:

Распределенное развертывание реализует распределение управления и имеет следующие характеристики:

Один отказ оборудования OMC не повлияет на оборудование в других городах.

Распределенное развертывание требует больших инвестиций и длительного периода строительства. Серверы OMC необходимо размещать в городах вне зависимости от количества оборудования.

Техническое обслуживание неудобно, а для обновления и технического обслуживания необходимо сотрудничать с каждой префектурой и городским отделением.

Требуется много ресурсов, и каждое устройство OMC должно быть подключено к провинциальному управлению сетью, что потребляет много ресурсов на управление провинциальной сетью.
